空気圧機器 （エアコントロールユニット/2点セット）
エアコントロールユニット(2点セット)HKL2シリーズ
※製造・販売終了しました
- フィルタレギュレータ・エアルブリケータをコンパクトにまとめた、空気圧に欠かせない機器
- 圧縮空気の清浄と圧力の調整および、空気圧機器へ潤滑油の給油に使用
- スマートに角形に統一し、軽量・コンパクト
- レギュレータには、角形圧力計およびブラケットを標準装備し、正面の出っ張りの少ないスッキリしたデザイン
- 連結ジョイント(Tブラケット)で分解・組立が簡単に行なえ、メンテナンス性が抜群
仕様

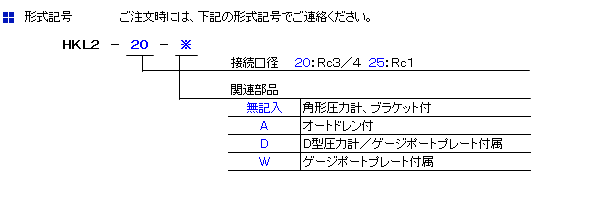

| 形式記号 | HKL2-20-※ | HKL2-25-※ |
|---|---|---|
| 接続口径 | Rc3/4 | Rc1 |
| 使用流体 | 空気 | |
| 最高使用圧力 | 0.93MPa | |
| 設定圧力範囲 | 0.05～0.83MPa | |
| 使用温度範囲 | ＋5～＋60℃（但し、凍結なきこと） | |
| フィルタエレメント | 5μm | |
| ドレン貯溜量 | 100cm3 | |
| 油槽容量 | 160cm3 | |
| 排水方式 | 標準：手動排水弁付 準標準：自動排水弁付 | |
| 油滴下最少流量 | 145?/min(ANR) | |
| 推奨潤滑油 | タービン油1種(無添加) ISO VG32相当品 | |
※設定圧力(一次側圧力)が0.63MPaの時、1分間に約5滴タービン油が滴下する時の流量です。
組合せ機種
| 形式 | 組合せ機種 | 関連部品 | |
|---|---|---|---|
| フィルタレギュレータ | エアルブリケータ | ブラケット | |
| HKL2-20 | HFR2-20 | HAL2-20 | 標準装備 |
| HKL2-25 | HFR2-25 | HAL2-25 | |
