空気圧機器 (省スペース形空気圧シリンダ)

省スペース形空気圧シリンダ

偏平シリンダ<オーダーメイド>10F-1シリーズ

ピストンを楕円形にしてシリンダ幅を小さくし、
狭いスペースでの使用に最適な薄形タイプ偏平シリンダです。

  • ピストンを楕円にすることにより、回転防止・省スペース形が可能。
  • 強力形スクレーパの採用により、悪環境にも対応。
  • ヘッドカバーには、配管ポートを2ケ所設けたため、配管方法の多様化に対応。
  • スイッチを後からでも取付られるシステムアップ形。
  • 用途に合わせて多様な取付けが可能。
    (カバーには計10ケ所の取付タップ。)

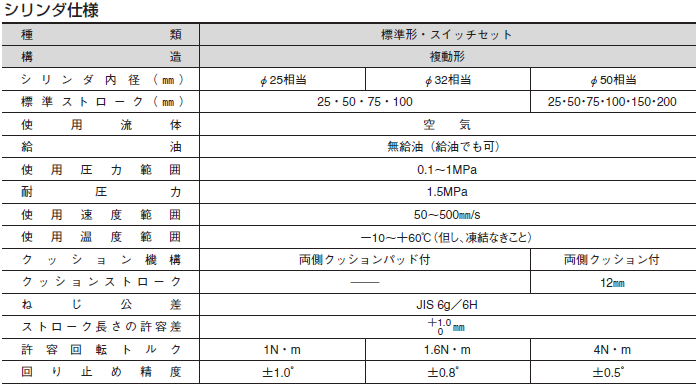

仕様

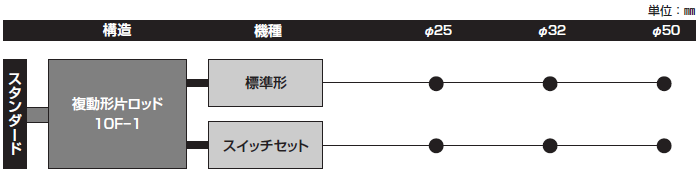

商品体系

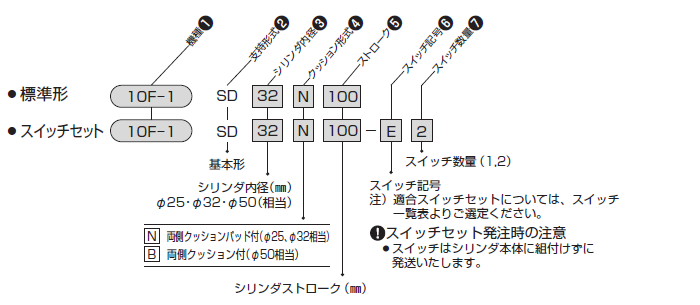

手配形式
