小口径丸形空気圧シリンダ

小形空気圧シリンダ10Z-3シリーズ

※10Z-3GD(複動形両ロッド)、10Z-3GSH(単動形スプリングプッシュ)、10Z-3GSR(単動形スプリングリターン)は製造・販売を終了しました
バンド式小形スイッチを採用してさらにコンパクト化

  • ステンレスチューブを採用することによりシンプルな外観
  • シリンダ本体にスイッチを取付けるだけでスイッチセットになるシステムアップ形
  • スイッチ取付方法は、バンド式タイプの採用により、簡単に取付け可能
  • 最適な支持方法が選べるように、6種類の支持形式を用意
  • スタンダードの内径φ12~φ32のピストンロッドにはステンレス(硬質クロームめっき付)を採用
  • ※ 一部の仕様はオーダーメイドとなります。

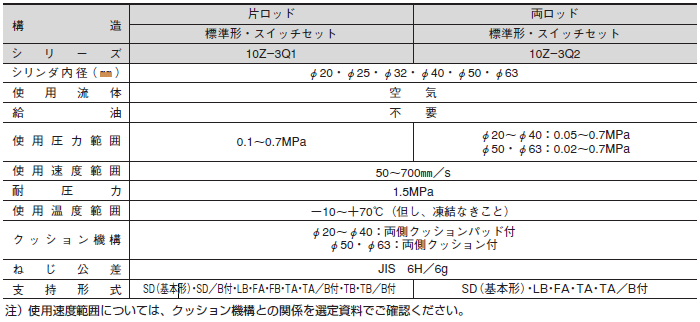

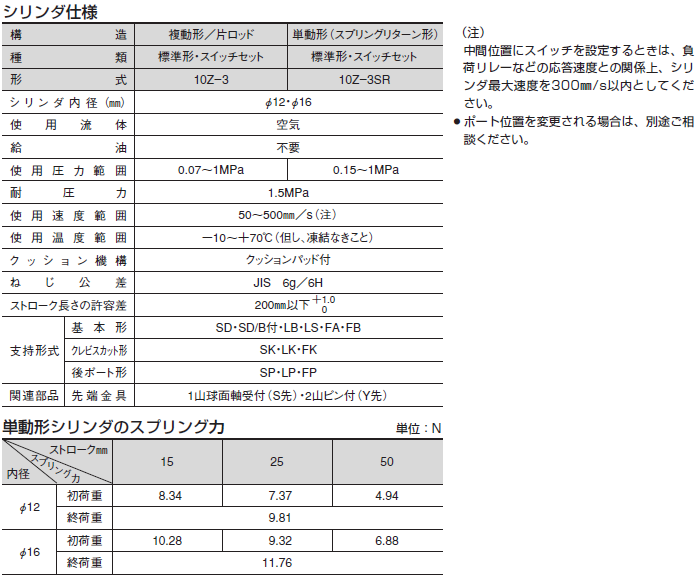

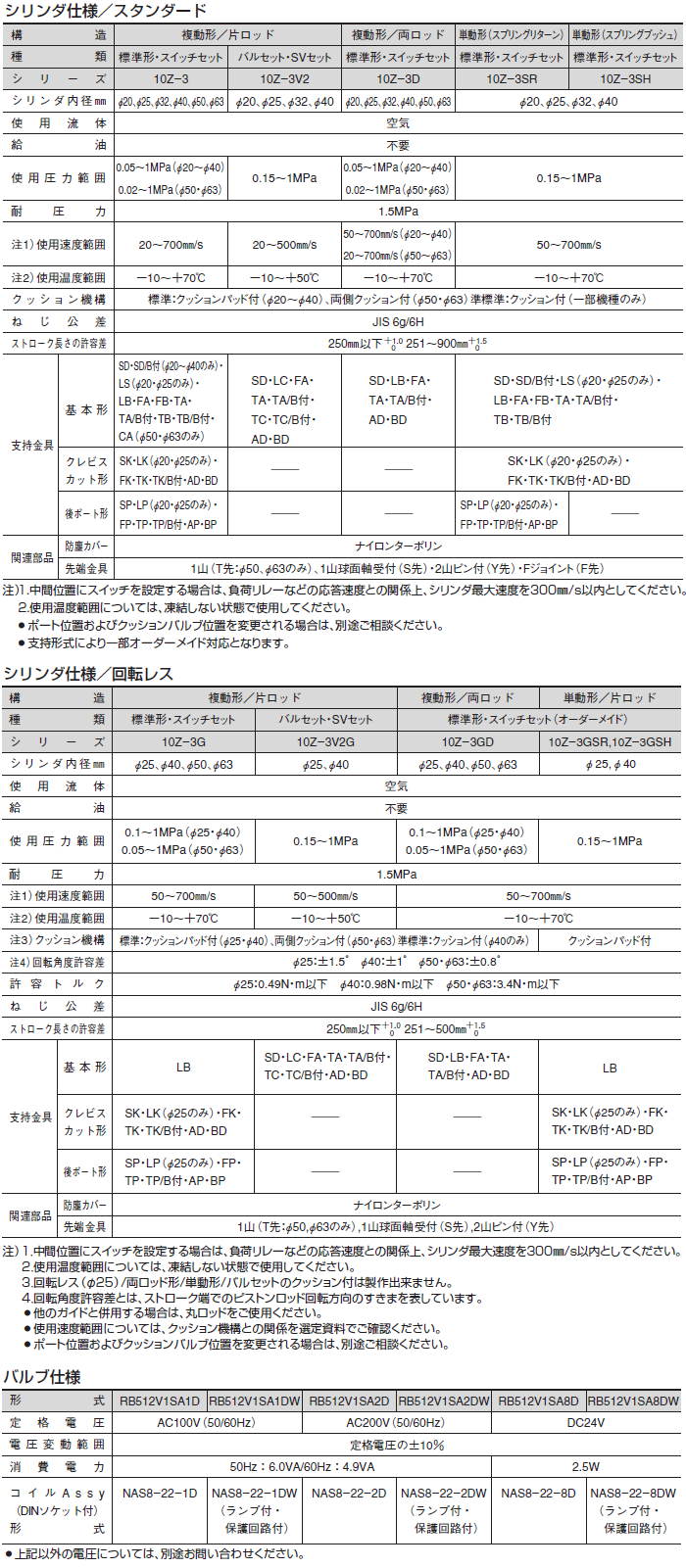

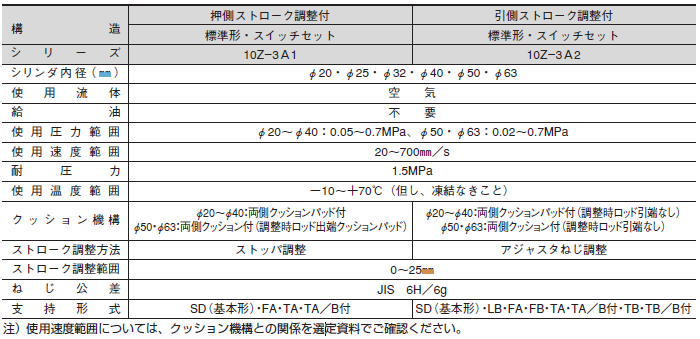

仕様

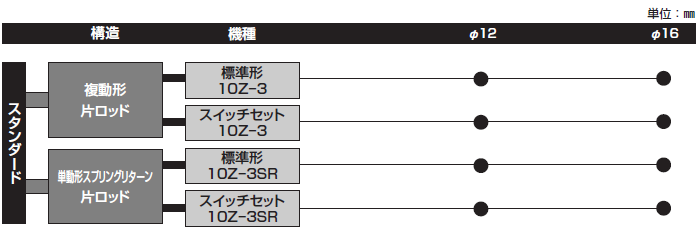

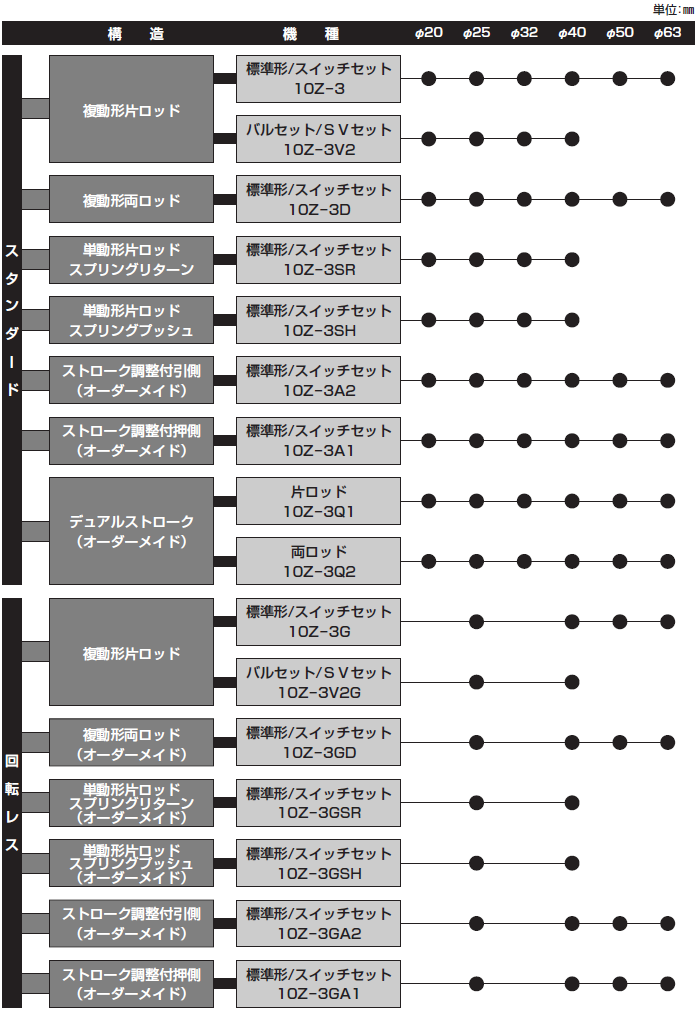

商品体系

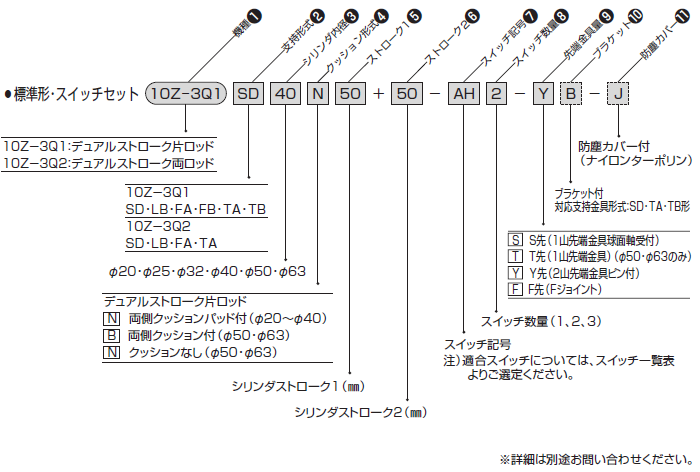

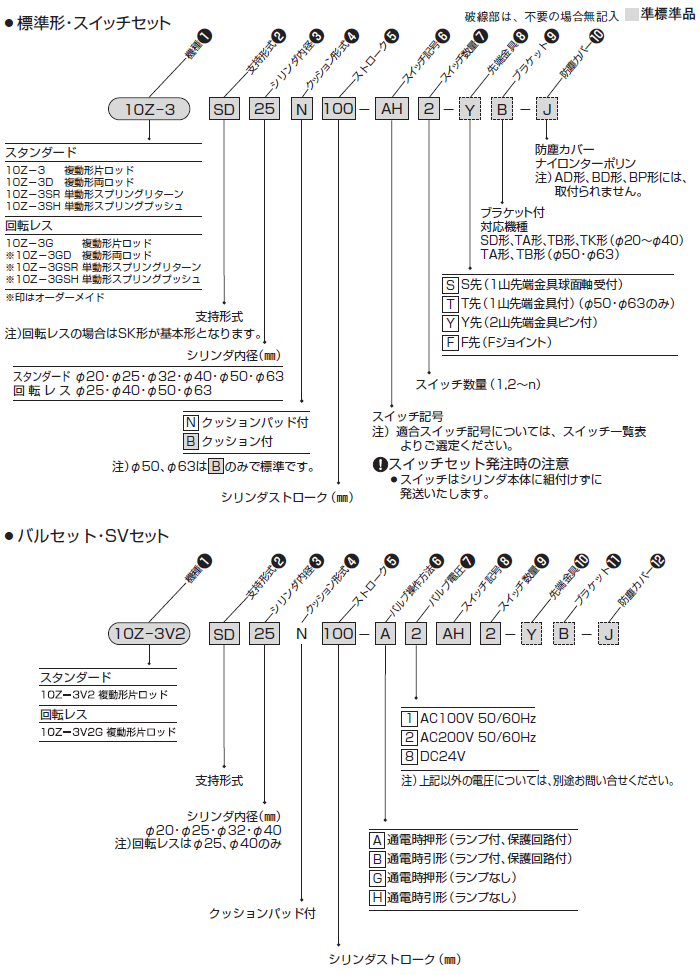

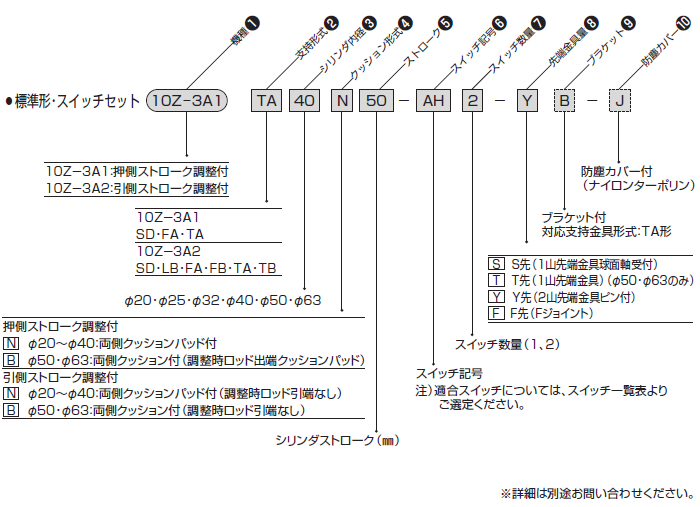

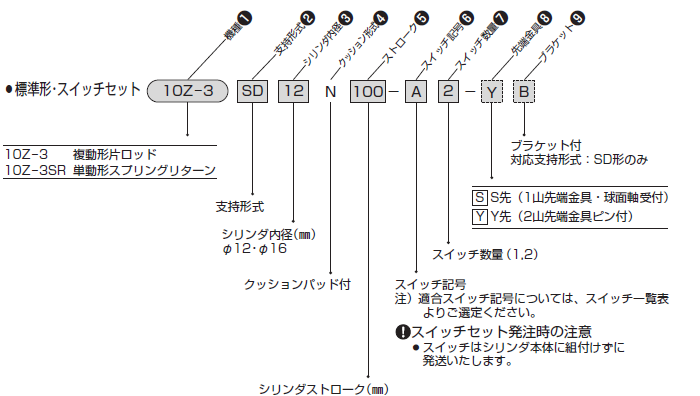

手配形式
