空気圧機器 (ロッドレスシリンダ)

ロッドレスシリンダ

省スペース形空気圧シリンダBL6シリーズ

新デザインの軽量、コンパクトなバンド式ロッドレスシリンダ

  • 新たなガイドバリエーション
    ローラーガイド形/本体ガイド形
  • 内部ガイド形に内径φ10を追加
  • 幅広い速度範囲
    低速仕様Min.5mm/sec、高速仕様Max.5,000mm/sec
  • ガイドバリエーションにより最適な耐荷重性能を選択可能
  • ステンレス製バンド採用により悪環境でも耐久性を発揮
  • 耐食性要求や低温環境など特別な使用環境にも豊富なオプションで対応可能

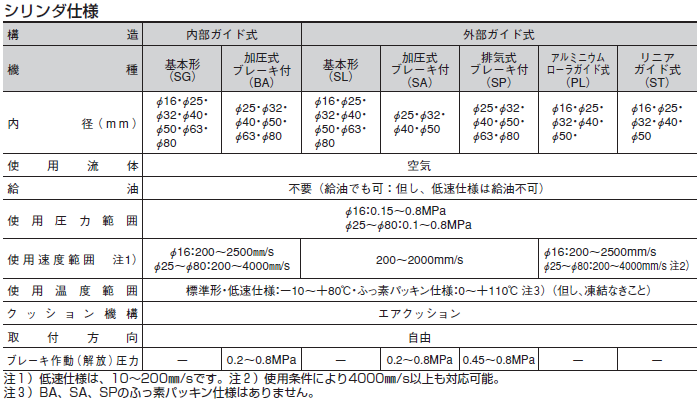

仕様

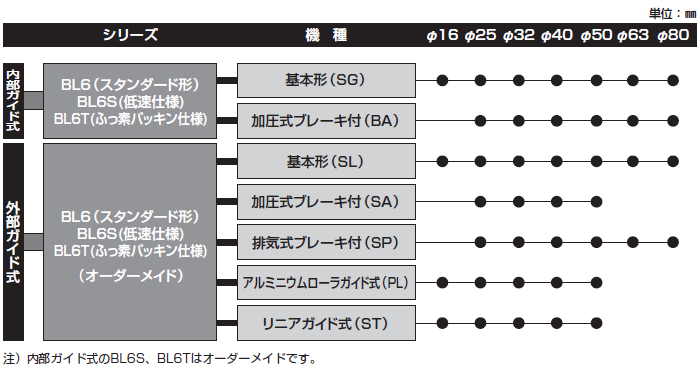

構造基本形本体ガイド形すべり軸受ガイド形ニードルベアリング
ガイド形
ローラーガイド形ボールベアリング
ガイド形
機種SGBAMGSLSASPPLPSST
内径(mm) φ10,φ16,φ25,φ32,φ40,φ50,φ63,φ80 φ25,φ32,φ40,φ50,φ63,φ80 φ25,φ32,φ40 φ16,φ25,φ32,φ40,φ50,φ63,φ80 φ25,φ32,φ40,φ50 φ25,φ32,φ40,φ50,φ63,φ80 φ16,φ25,φ32,φ40,φ50 φ16,φ25,φ32,φ40,φ50 φ16,φ25,φ32,φ40,φ50
使用流体 空気
給油 不要(給油でも可)[低速グリース仕様は給油不可]
使用圧力範囲 φ10・φ16:0.15~0.8MPa
φ25~φ80:0.1~0.8MPa
使用速度範囲 φ10:200~500mm/s
φ16:200~2500mm/s
φ25~φ80:200~4000mm/s
200~4000mm/s 200~2000mm/s φ16:200~2500
φ25~φ50:200~4000mm/s 注1 φ25~φ50:200~3000mm/s φ25~φ50:200~5000mm/s
低速グリース仕様:10~200 mm/s
使用温度範囲 -10~+80℃(但し凍結なきこと)
ふっ素パッキン仕様:0~+110℃ 注2)(但し凍結なきこと)
クッション機構 エアクッション
取り付け方向 自由
ブレーキ作動(解放)圧力 - 0.2~0.8MPa - - 0.2~0.8MPa 0.45~0.8MPa - - -

注1) 使用条件により4000mm/sec以上も対応可能
注2) BA、SA、SPのふっ素パッキン仕様はありません。

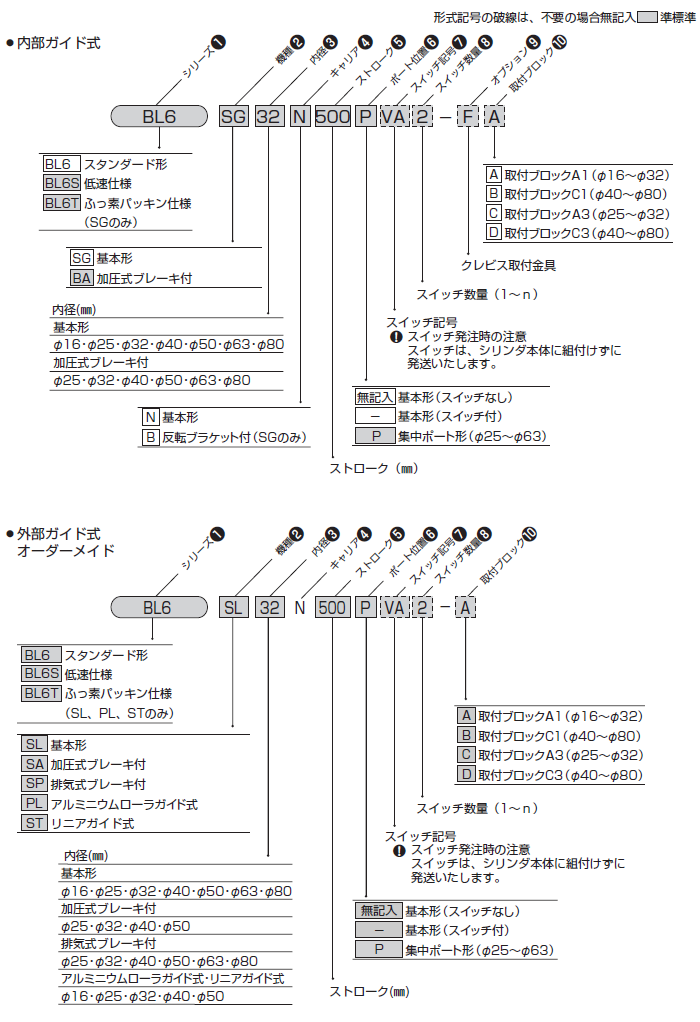

手配形式

●内部ガイド形


●外部ガイド形
オーダーメイド
