空気圧機器 (汎用形空気圧シリンダ)

汎用形空気圧シリンダ

汎用形空気圧シリンダ10AL-3シリーズ

業界最小、最軽量空気圧シリンダ

  • 質量は当社同内径シリンダの最大1/4
  • 全サイズに磁気近接形スイッチ搭載可能(マグネット内蔵)
  • クッションバルブ・タイロッドの出っ張りを無くした安全設計
*2018年11月当社調べ

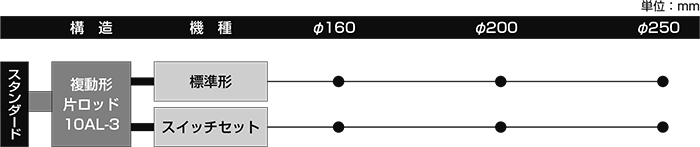

シリンダ仕様
構造10AL-3(複動形片ロッド)
シリンダ内径(mm) φ160 φ200 φ250
使用流体 空気
給油 不要(給油でも可)
使用圧力範囲(MPa) 0.1~1.0
耐圧力(MPa) 1.5
使用速度範囲(mm/sec) 30~500
使用温度範囲(℃) -10~+70(但し、凍結なきこと)
クッション機構 両側クッション付
クッションストローク(mm) 21 24 30
ねじ公差 JIS 6g/6H
支持形式 SD・LB・FA・FB・CA・CB・TC
製作限界ストローク(mm) 1930 940 750
