空気圧機器 （落下防止付シリンダ）
セフティロック付パラロッドシリンダ7W-2Lシリーズ
セフティロック付ダブルロッド形省スペースアクチュエータ
- 内径φ16を追加しバリエーションアップ。
- ボディに位置決めピン穴を追加したことにより、交換メンテナス性が向上。
- エンドプレートは使用用途によりアルミニウム合金、鋼材から選択が可能。
- ダブルピストン構造により、省スペースで2倍の推力。
- ロック位置はロッド側、ヘッド側の2タイプ。
- 本体、スイッチ全てRoHS2対応。
- スイッチはCEマーキング対応。

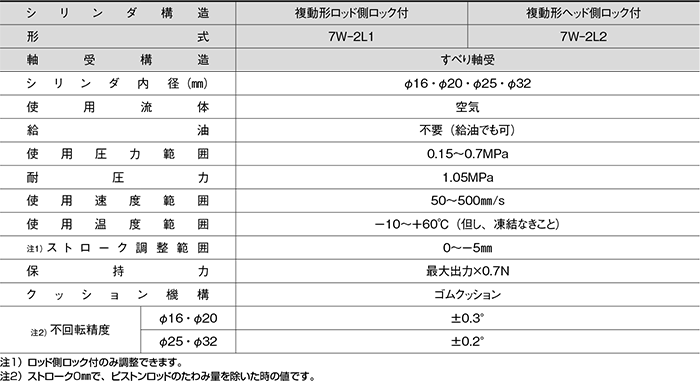

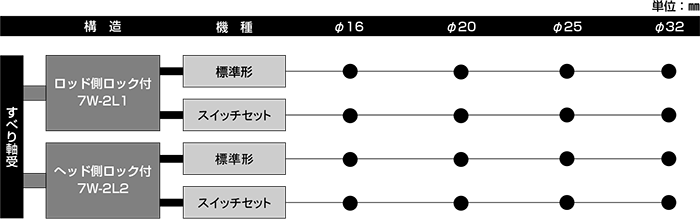

仕様
| シリンダ構造 | 複動形 | ||
|---|---|---|---|
| ロッド側ロック付 | ヘッド側ロック付 | ||
| 形式 | 7W-2L1 | 7W-2L2 | |
| 軸受構造 | すべり軸受 | ||
| シリンダ内径(mm) | φ16・φ20・φ25・φ32 | ||
| 使用流体 | 空気 | ||
| 給油 | 不要（給油でも可） | ||
| 使用圧力範囲 | 0.15～0.7MPa | ||
| 耐圧力 | 1.05MPa | ||
| 使用速度範囲 | 50～500mm/s | ||
| 使用温度範囲 | -10～+60℃（但し、凍結無き事） | ||
| 注1)ストローク調整範囲 | 0～-5mm | ||
| 保持力 | 最大推力 Ｘ 0.7 N | ||
| クッション機構 | ゴムクッション | ||
| 注2） 不回転精度 | φ16・φ20 | ±0.3° | |
| φ25・φ32 | ±0.2° | ||
注1)ロッド側ロック付のみ調整できます。
注2)ストローク0mmで、ピストンロッドのたわみ量を除いた時の値です。
