空気圧機器 (省スペース形空気圧シリンダ)

省スペース形空気圧シリンダ

スライドユニットTS2シリーズ

スライドユニットがさらに高剛性・高精度で新発売

  • ダブルピストン・ダブルロッド構造により、省スペース・高不回転精度を実現。
  • 取付は、ボディ固定形とプレート固定形の2タイプを用意。
  • 本体内蔵のショックアブソーバを標準装備。
    両サイドからのアブソーバ飛び出しがなくなりました。(標準タイプ)
  • 調整ストッパにより、標準ストローク間の調整が容易。
  • シリンダ本体および搭載スイッチはRoHS2に対応。
  • CEマーキング対応のスイッチバリエーションも拡大し利便性もアップ。

仕様

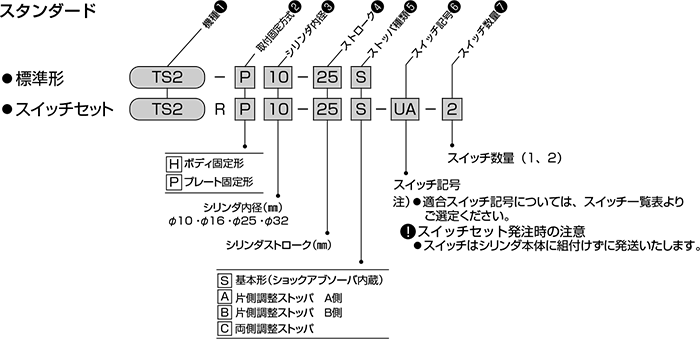

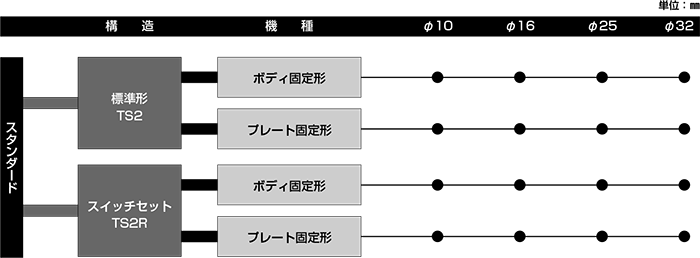

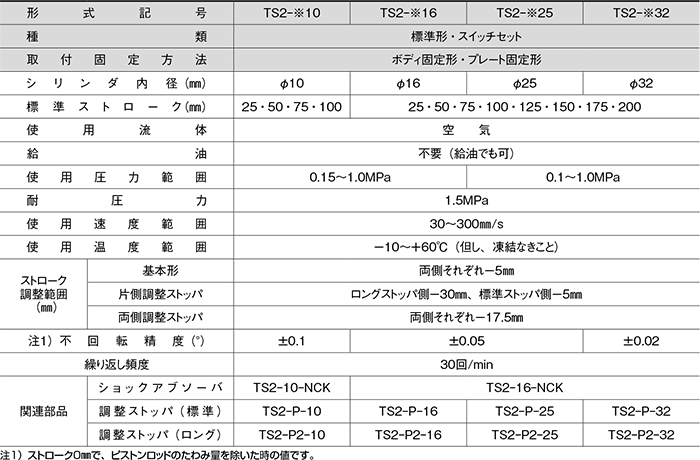

形式記号TS2-※10TS2-※16TS2-※25TS2-※32
機種標準形・スイッチセット
取付固定方法ボディ固定形・プレート固定形
シリンダ内径(mm) φ10 φ16 φ25 φ32
標準ストローク(mm) 25・50・75・100 25・50・75・100・125・150・175・200
使用流体 空気
給油 不要(給油でも可)
使用圧力範囲(MPa) 0.15~1.0 0.1~1.0
耐圧力(MPa) 1.5
使用速度範囲(mm/sec) 30~300
使用温度範囲(℃) -10~+60(但し、凍結なきこと)
ストローク
調整範囲(mm)
基本(アブソーバ付) 両側それぞれ-5mm
片側調整ストッパ ロングストッパ側-30mm、標準ストッパ側-5mm
両側調整ストッパ 両側それぞれ-17.5mm
注) 不回転精度(°) ±0.1 ±0.05 ±0.02
繰り返し頻度(回/min) 30
関連部品 ショックアブソーバ TS2-10-NCK TS2-16-NCK
調整ストッパ(標準) TS2-P-10 TS2-P-16 TS2-P-25 TS2-P-32
調整ストッパ(ロング) TS2-P2-10 TS2-P2-16 TS2-P2-25 TS2-P2-32

注)ストローク0mmで、ピストンロッドのたわみ量を除いた時の値です。

ショックアブソーバ仕様

内径φ10φ16φ25φ32
項目
形式記号 TS2-10-NCK TS2-16-NCK
ストローク(mm) 4.5 5.0 6.5 7.0
最大吸収エネルギ(J) 0.25 0.65 2.4 4.5
