空気圧機器 (ロック付ボールコックバルブ)

ロック付ボールコックバルブ

ロック付ボールコックバルブTHCVシリーズ

  • ロック機構付(セーフティーファースト)
  • 振動、飛来物による誤動作防止、保護カバーや針金での固定は不要
  • スイッチ、銘板、ブラケット付が特殊対応にて製作可能
  • 広い使用温度範囲(-20℃~+60℃)
    ※鉄道車両-空気配管用締切ボールコック JRIS R 1601(-15℃~+50℃)
  • オリフィス径の拡大で大流量化

仕様

シリーズTHCV(ロック付ボールコックバルブ)
形式THCV-10THCV-15
接続口径 Rc3/8 Rc1/2
オリフィス(mm)
(JRIS R 1601)
φ8
(φ7.5)
φ12.5
(φ11.5)
開通時のハンドル向き 平行開通形
ハンドル操作方向 右勝手・左勝手
排気口の有無 なし
ハンドル色 白、赤、緑、黄、青、黒、なし(ハンドルに被膜なし)
使用流体 圧縮空気(空気中の水分及びコンプレッサーオイル等の混入したドレン水を含む)
定格使用圧力 0.88MPa(880kPa)
使用圧力範囲 0~0.88MPa(0~880kPa)
使用温度範囲 -20℃~+60℃
耐振動 鉄道車両用品振動及び衝撃試験方法 JIS E 4031
質量 260g 390g

※JRIS R 1601に準拠しています。

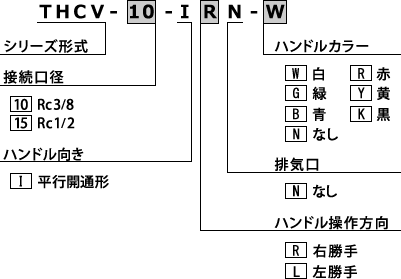

手配形式
