油圧機器 （オフライン クーラユニット）
オフライン クーラユニットLAC2Sシリーズ
- 洗練された流路とファンの設計により高い冷却効率を実現
- ファン用モータ、ポンプモータ共に高い静音性を実現
- シンプルな構造で、軽量かつメンテナンスも容易
性能表
| 形式 | 推奨条件 ※1 | 冷却能力 (kw/℃) | 循環流量 (L/min) | 電源 電圧 ※2 |
ファン用 |
ポンプモータ | ポンプ 構造 | 参考 騒音値 (dBA) | |
|---|---|---|---|---|---|---|---|---|---|
| 作動油 粘度 | 入口 油温 | ||||||||
| LAC2S-007-4-085 | ISO VG32～ VG46 |
50～70℃ | 0.16～0.17 | 36～45 |
AC |
400W 4極 |
250W 2極 |
渦巻 ポンプ |
62 |
| LAC2S-011-4-095 | 0.25～0.26 | 43～55 | 400W 2極 |
67 | |||||
| LAC2S-016-6-095 | 0.29～0.31 | 44～58 | 200W 6極 |
60 | |||||
| LAC2S-016-4-095 | 0.38～0.41 | 400W 4極 |
70 | ||||||
| LAC2S-023-6-095 | 0.45～0.47 | 400W 6極 |
64 | ||||||
| LAC2S-023-4-095 | 0.57～0.62 | 750W 4極 |
76 | ||||||
※1 冷却能力・循環流量は推奨条件下における値です。放熱能力は入口油温と外気温の差1℃あたりの値です。
※2 AC400V仕様も製作可能です。性能には変化はありません。

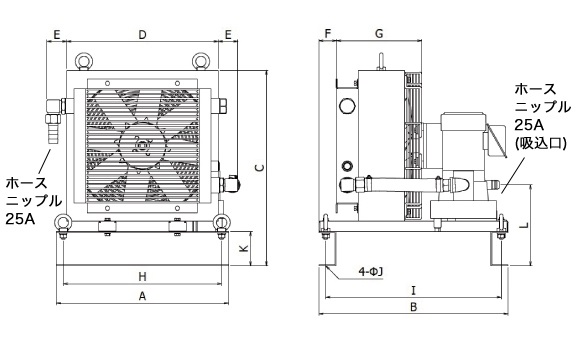

寸法表
|
形式 |
質量 | 寸法（mm） | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | I | φJ | K | L | ||
| LAC2S-007-4-085 | 38 | 500 | 550 | 495 | 365 | 67 | 50 | 225 | 460 | 510 | 12 | 100 | 222 |
| LAC2S-011-4-095 | 45 | 570 | 440 | 65 | 248 | 236 | |||||||
| LAC2S-016-6-095 | 49 | 626 | 496 | 70 | 272 | ||||||||
| LAC2S-016-4-095 | |||||||||||||
| LAC2S-023-6-095 | 62 | 650 | 710 | 580 | 67 | 35 | 287 | 610 | |||||
| LAC2S-023-4-095 | |||||||||||||
※ 油タンクとクーラユニット間の配管長さは、合計5m以下でご使用ください。
※ ポンプ吸込口が油タンクの油面より0.2m上方～1.5m下方になるように設置してください。
※ フィルタとの組合せ・配管長さの変更・ポンプの変更・推奨条件以外での使用についてはお問い合わせください。
