油圧機器 (DCモータ式)

エアオイルクーラLDCシリーズ

  • 適正な材料と部品でより長寿命、高可用性、メンテナンス費用の軽減を実現しています。
  • メンテナンスが簡単。多くのアプリケーションへの改造も容易。
  • コンパクトデザイン、圧力低下が低く、高いクーラ能力を保有。
  • DC モータ 12V/24V、静音性が高いファンモータ。
  • コンパクトデザインで軽量。

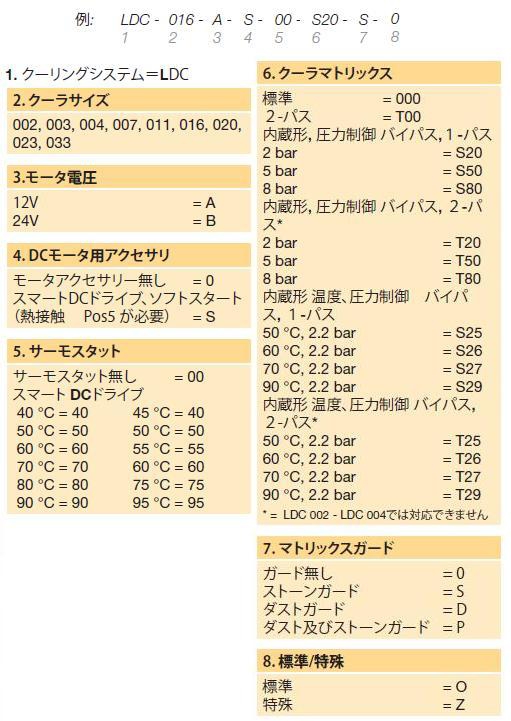

形式表記方法

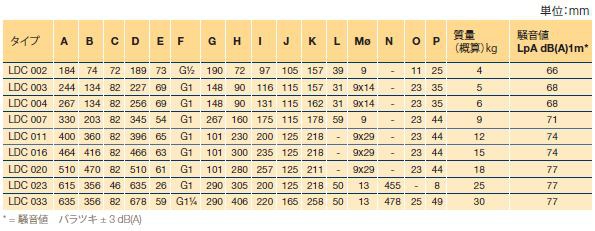

外形図

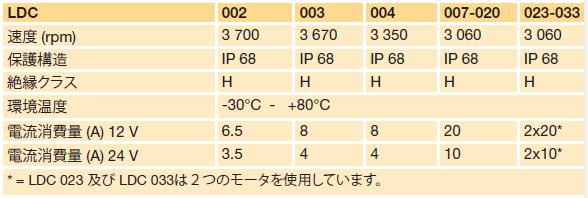

技術仕様

作動油
鉱物油系 HL/HLP DIN 51524の規定による
乳化系 HFA, HFB CETOP RP 77の規定による
水ーグライコール系 HFC CETOP RP 77の規定による

リン酸エステル系

HFD-R CETOP RP 77の規定による
材質
クーラマトリックス アルミ
ファンブレード/ハブ グラスファイバ/ハブ 補強材:ポリプロピレン
ファンハウジング スチール
その他パーツ スチール
表面処理 静電粉体塗装
クーラマトリックス
最大静的作動圧力 21 bar
動的作動圧力 14 bar*
最大流入作動油温度 120℃

* ISO/DIS 10771-1のテスト基準による

冷却能力グラフ
冷却能力グラフは、EN1048の規定のもとテストを行い、作動油はISOVG46を使用。油温は60℃にてテスト
下記の環境の場合、弊社へお問い合わせください
油温 >120℃
油粘度 >100cSt
周囲に粉塵が多くあるとき標高が高い場所での使用

その他

※その他の仕様・タイプについては、カタログでご確認ください。
