油圧機器 （ACモータ式）
エアオイルクーラLOC3シリーズ
- ※海外モデルのみ対応
- 適正な材料と部品でより長寿命、高可用性、メンテナンス費用の軽減を実現
- メンテナンスが簡単。多くのアプリケーションへの改造も容易
- コンパクトデザインで軽量
- 静音性が高いファンモータ
- 循環ポンプが統一され均一の流量と圧力脈動が少ない
- 圧力低下が低く、高いクーラ能力のクーラマトリックス

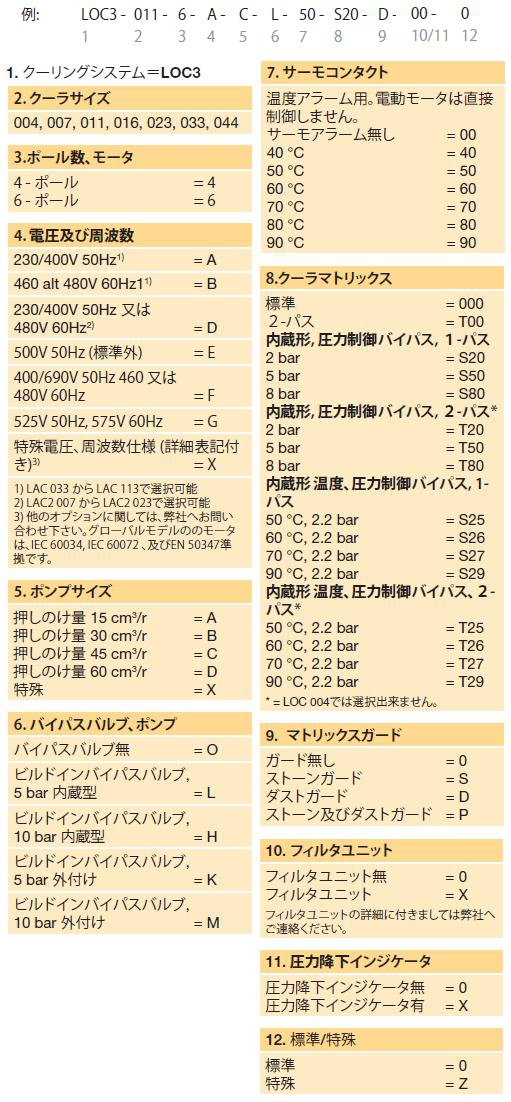

形式表記方法

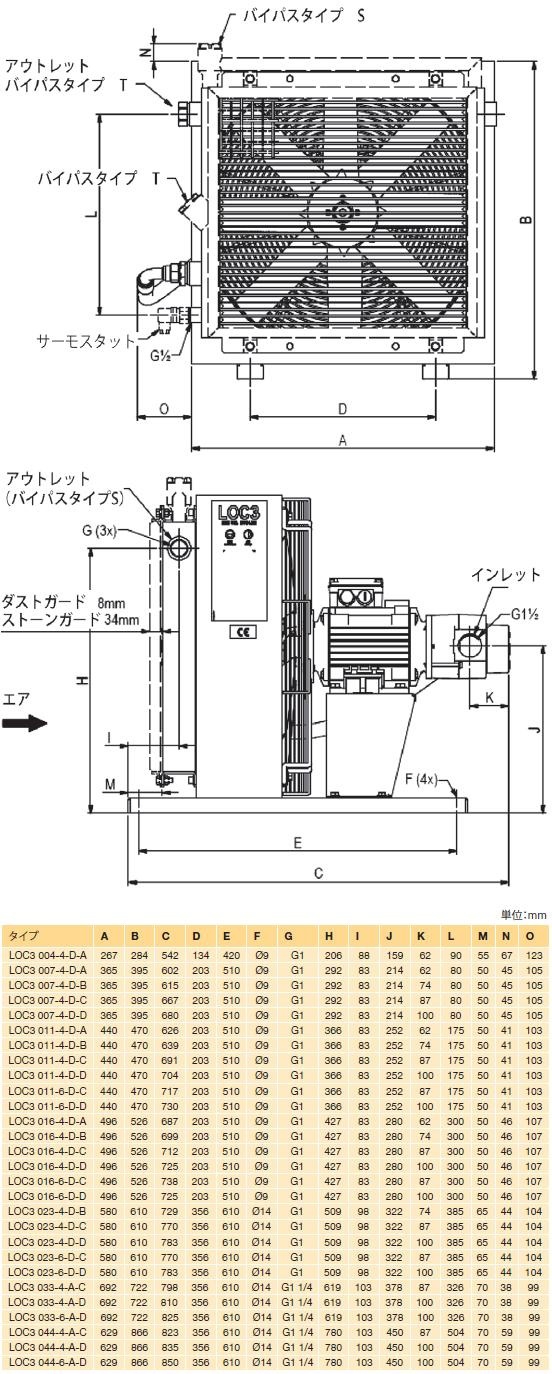

外形図
技術仕様
- LOCは主に、合成油、植物油、鉱物油（タイプHL／HLP DIN51524の規定による）で使用されます。油温度は100度以下で使用してください。
- インレットの最大負圧は、ポンプにオイルが充填状態で、0.4barです。ポンプのサクション側の最大圧力は、0.5barです。
- ポンプの最高使用圧力は10barです。サクションの高さや、圧力などの情報につきましては、QPM3ポンプのマニュアルを参照してください。
推奨周囲温度
| 使用電圧 | * |
|---|---|
| 絶縁階級 | F |
| 温度上昇 | B |
|
保護構造 |
IP 55 |
| 推奨周囲温度 | -20 ℃ ～ +40 ℃ |
| ポンプハウジング | アルミ |
|---|---|
| クーラハウジング | アルミ |
| ファンブレード/ハブ | グラスファイバ/ハブ 補強材：ポリプロピレン/アルミ |
| ファンハウジング | スチール |
| ファンガード | スチール |
| その他パーツ | スチール |
| 表面処理 | 静電粉体塗装 |
| 冷却能力グラフは、EN1048の規定のもとテストを行い、作動油はISOVG46を使用。油温は60℃にてテスト |
| 油温 | >120℃ |
|---|---|
| 油粘度 | >100cSt |
| 周囲に粉塵が多くあるとき標高が高い場所での使用 | |
