ショックアブソーバ (調整式)
A3Mシリーズ
- 吸収エネルギ調整式のショックアブソーバ
- 外径にねじ切りを施工してあり、ボルトを装着するのと同様の手軽さ
- 衝撃吸収は非常にソフト
- 最大吸収エネルギ6,800Jまで対応
- 衝突速度範囲を低速、中速、高速で選択可能
仕様

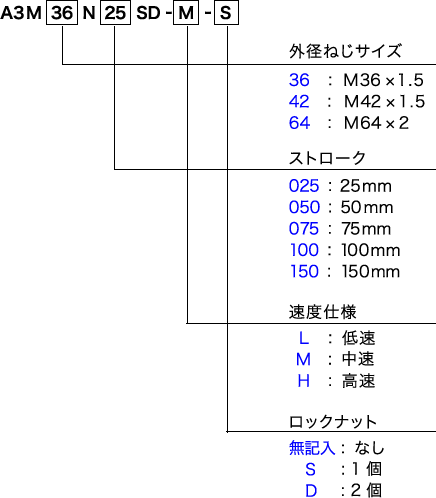

形式 | A3M 36N025SD-L | A3M 36N025SD-M | A3M 36N025SD-H | A3M 36N050SD-L | A3M 36N050SD-M | A3M 36N050SD-H |
---|---|---|---|---|---|---|
最大吸収エネルギ J | 200 | 400 | ||||
ストローク mm | 25 | 50 | ||||
相当(等価)質量範囲 kg | 62,500 | 2,000 | 700 | 124,800 | 2,700 | 1,400 |
(注1)毎分最大エネルギ容量 J/min | 1,500 | 2,352 | ||||
衝突速度範囲 m/s | 0.05~0.5 | 0.3~1.0 | 0.7~3.0 | 0.05~0.5 | 0.3~1.0 | 0.7~3.0 |
(注3)最大効力値 N | 25,000 | |||||
(注2)ロッド復帰力 N | 100 | 120 | ||||
(注2)ロッド復帰時間 s | 1.5以下 | 0.5以下 | 0.5以下 | 2.0以下 | 0.5以下 | 0.5以下 |
最大使用サイクル 回/min | 15 | 30 | 30 | 15 | 30 | 30 |
使用温度範囲 ℃ | -5~+70(但し、凍結なきこと) | |||||
質量 kg | 0.78 | 0.98 |
形式 | A3M 42N025SD-L | A3M 42N025SD-H | A3M 42N050SD-L | A3M 42N050SD-H | A3M 42N075SD-H |
---|---|---|---|---|---|
最大吸収エネルギ J | 260 | 520 | 780 | ||
ストローク mm | 25 | 50 | 75 | ||
相当(等価)質量範囲 kg | 81,400 | 3,400 | 162,700 | 6,500 | 9,700 |
(注1)毎分最大エネルギ容量 J/min | 1,858 | 2,372 | 3,345 | ||
衝突速度範囲 m/s | 0.05~0.5 | 0.3~3.0 | 0.05~0.5 | 0.3~3.0 | 0.3~3.0 |
(注3)最大効力値 N | 31,590 | ||||
(注2)ロッド復帰力 N | 120 | ||||
(注2)ロッド復帰時間 s | 2.0以下 | 1.0以下 | 2.0以下 | 1.0以下 | 1.0以下 |
最大使用サイクル 回/min | 10 | 20 | 5 | 10 | 6 |
使用温度範囲 ℃ | -5~+70(但し、凍結なきこと) | ||||
質量 kg | 0.795 | 1.02 | 1.24 |
形式 | A3M 64N050SD-L | A3M 64N050SD-M | A3M 64N050SD-H | A3M 64N100SD-M | A3M 64N100SD-H | A3M 64N150SD-M | A3M 64N150SD-H |
---|---|---|---|---|---|---|---|
最大吸収エネルギ J | 2,300 | 4,550 | 6,800 | ||||
ストローク mm | 50 | 100 | 150 | ||||
相当(等価)質量範囲 kg | 110,000 | 11,000 | 1,800 | 38,000 | 2,500 | 52,000 | 5,500 |
(注1)毎分最大エネルギ容量 J/min | 2,743 | 3,569 | 4,593 | ||||
衝突速度範囲 m/s | 0.02~0.3 | 0.3~1.0 | 0.3~3.6 | 0.3~1.0 | 0.3~3.6 | 0.3~1.0 | 0.3~3.6 |
(注3)最大効力値 N | 90,000 | ||||||
(注2)ロッド復帰力 N | 150 | 180 | 370 | ||||
(注2)ロッド復帰時間 s | 2.0以下 | 2.0以下 | 2.0以下 | 5.0以下 | 5.0以下 | 7.0以下 | 7.0以下 |
最大使用サイクル 回/min | 3 | 15 | 15 | 10 | 10 | 8 | 8 |
使用温度範囲 ℃ | -5~+70 (但し、凍結なきこと) | ||||||
質量 kg | 2.5 | 3.2 | 4.2 |
注1) 表中の毎分最大エネルギ容量は、周囲温度26.7℃時を表しています。周囲温度T(℃)における毎分最大エネルギ容量をE2(J/min)とすると、次式で表します。
E2= | (82.2-T) | ×(表中の毎分最大エネルギ容量) |
55.5 |
注2) 全ストローク押込時の最大値を示します
注3) 最大抗力値は適切な調整を行った場合の値です。
