電子制御機器 （モバイル電子機器）
IQANセンサ
モバイルアプリケーションのために開発された、最適ニーズのセンサ。
温度センサ、傾斜センサ、速度センサ、水平計など豊富なバリエーションを取り揃えております。
| IQAN センサ | RS/RF | ACC | FP | GS | UTS | ST | SP |
|---|---|---|---|---|---|---|---|
| タイプ | 回転 | 加速度 | 近接 | 速度 | 傾斜 | 温度 | 圧力 |
| 計測レンジ | 90-360° | ±1.5g | 6.4-12.7mm | 0-10kHz | ±10° | -50-150℃ | 0-500bar |
| 出力電圧 | 0.5-4.5V | 0.5-4.5V | 接点 | オープンコレクタ | CAN | 0.25-4.75V | 0.5-4.5V |
| 電源電圧(負荷電圧) | 5V | 5V | (100V) | 5-24V | 10-30V | 5V | 5V |
| センシング方式 | ホールセンサ | ホールセンサ | リードスイッチ | ホールセンサ | MEMS | サーミスタ | 歪ゲージ |
製品一例 (IQAN-UST)
概要
IQAN-USTは、MEMSテクノロジーで製造される2軸タイプのチルトセンサです。IQANコントロールモジュールとCANバスで接続して使用します。アウトリガーの水平出しに利用できます。
| 質量 | 0.14kg |
|---|---|
| 測定温度 | -40～85℃ |
| 保護構造 | IP67 |
| 電源電圧 | DC5～48V |
| 消費電流 | 9mA(DC12V) 6mA(DC24V) |
| CAN protocol | SAEJ1939 |
|---|
| 軸数 | 2軸(X-Y) |
|---|---|
| 計測レンジ | ±10° |
| 分解能 | 0.02° |
| 直線性 | ±0.4° |
| D | Deutsch DT04 |
|---|

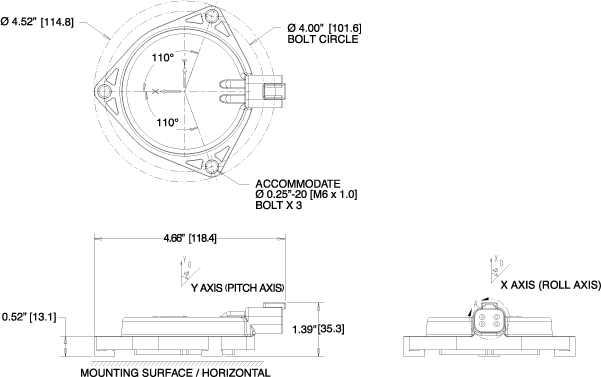

外径寸法図
units=mm
