エイデックスバルブ特殊品

<オーダーメイド>

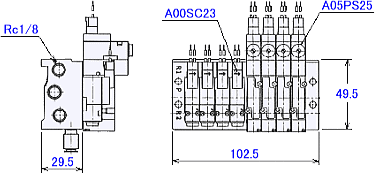

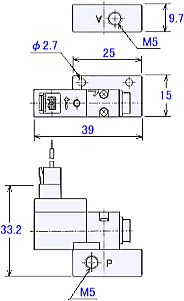

異サイズ混載マニホールド MFU-A05・12R ・A12のマニホールドにA12・A05を混載 MFU-A12・20R ・A20のマニホールドにA20・A12を混載 ＜参考図＞ （単位：mm） MFC-A00S・05P ・A05のマニホールドにA05P・A00Sを混載 ＜参考図＞ （単位：mm） ストップ弁内蔵マニホールド MFC-A00S・05P ・ 共通Ｐポートから個々の電磁弁への供給空気を開閉するストップバルブを内蔵したマニホールドです。 ・ メンテナンス時、他の電磁弁への空気圧の供給をストップすることなく、対象電磁弁を交換できます。 ＜参考図＞ （単位：mm） 流量調整ユニット MFS-A00S ・ 個々の電磁弁の出力ポートに可変絞り弁を内蔵し、全体の出力ポートを１つにしたマニホールドです。 ・ 電磁弁を組合せてＯＮさせることにより、流量を段階的に調整することができます。 ＜参考図＞ （単位：mm） ＜エア回路図＞ 底面配管マニホールド MFB-A12G ・ Ｐ・Ｒ・Ａ・Ｂのポートを全て底面に設けたマニホールドです。 ・ Ａ・Ｂポートのみ底面も可能です ＜参考図＞ （単位：mm） A00／M5ベースタイプ　2ポート弁仕様 A00SC23-※※-M5-E ・A00の２ポート弁仕様で、サブベースのポートサイズはM5となっています。 ＜参考図＞ （単位：mm） ＜JIS記号＞
