ピックアップシリンダ φ6／SPC2-6-40-ZA

<オーダーメイド>

ピックアップ部とシリンダを一体化 真空吸着によるワークの把持とエスケープ動作がこの機器ひとつで可能 異形チップの搬送（専用トレイへの移載）に使用

・ ピストンロッドとピックアップロッドを別体とし，長手方向の小形化，ピックアップロッド径（中空ロッド径）選択の自由度拡大を実現 ・ ワークをピックアップする際のショックを吸収する，緩衝（バッファ）機構を内蔵可能 ・ ピックアップロッドは，アンギュラ形ボールスプラインによって高精度の回り止めを実現 ・ ピックアップロッド先端部には，真空パッド取付可能 ＜主な仕様＞ シリンダ部 作動形式 複動形 片側ロッド チューブ内径 φ6 ストローク 40 mm 使用流体 無給油空気 保証耐圧力 1.05 MPa 使用圧力範囲 0.12 〜 0.7 MPa 周囲温度 0 〜 70 ℃ 使用ピストン速度 50 〜 750 mm/s クッション なし ピックアップ部 ロッド径 φ6（+0，-0.012） 中空径 φ2

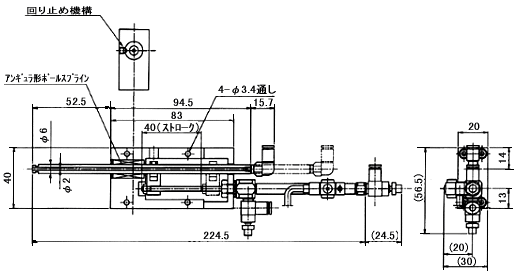

＜形状寸法図＞

ご使用に際しては使用上の注意を記載したカタログをご参照ください。
