高速応答用コンパクトハイパルシリンダ／XCHA7-12D-15-D24SP-Z

<オーダーメイド>

マウンタヘッド部の真空パッド等や部品選別機の高頻度動作に

・ 高速応答の電磁弁PC1Bシリーズを搭載したハイパルシリンダで、ストロークエンドへの到達時間がきわめて短い。 （15mmストローク：20ms） ・ ピストンとピストンロッドを一体加工を行い,高剛性を実現。 高頻度動作での長時間安定作動の用途に最適。 ・ ピストンパッキンにリップタイプを採用し，長時間停止後の始動時にも，応答遅れが少ない。 ・ スピードコントローラを内蔵し，速度調整が容易。 ・ 両ロッドタイプは真空、エアブロー用にシャフトの中空仕様が対応可能。 ・ 幅18mmとコンパクト取付け。 ＜主な仕様＞ シリンダ部（特殊） 作動形式 複動形 両側ロッド チューブ内径 φ12 ストローク 15 mm 使用流体 無給油空気 保証耐圧力 1.05 MPa 使用圧力範囲 0.25 〜 0.7 MPa 周囲温度 0 〜 60 ℃ 使用ピストン速度 50 〜 750 mm/s クッション ダンパクッション ※ 搭載電磁弁：PCS241B-NB-D24MP（標準）

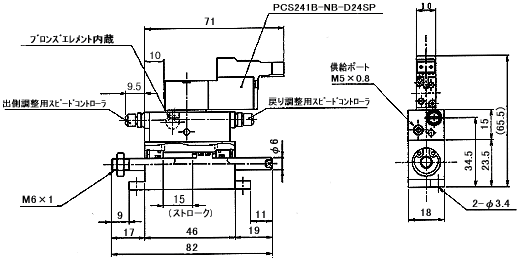

＜形状寸法図＞

ご使用に際しては使用上の注意を記載したカタログをご参照ください。
