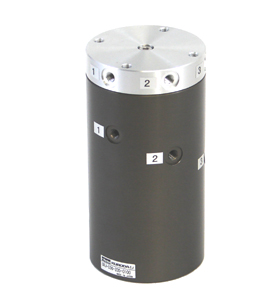

高速回転用ロータリージョイント |
|
低速から2000min-1までの高速回転で使用可能です |
| ・ |
回転部はメタルシールのユニーク構造 |
|
回転部はメタルシールで両端軸受け構造(PAT.PEND) |
| ・ |
メタルシールのための低回転トルク |
|
回転部にはゴムシールを使用せず0.01N･mの低トルクを実現 |
| ・ |
シール部の磨耗がなく耐久性は抜群 |
|
メタルシールのためのシール部の磨耗がなく、耐久性は5000万回転を実現(当社試験条件による) |
| ＜主な仕様＞ |
| 使用流体 |
： |
無給油空気 |
| シール構造 |
： |
メタルシール |
| 流路 |
： |
6回路(φ3) |
| ポートサイズ |
： |
M5×0.8 |
| 使用圧力範囲 |
： |
-100kPa〜1MPa |
| 使用温度 |
： |
-5〜60℃(但し、凍結なきこと) |
| 回転トルク |
： |
0.01N･m(参考） |
| 最高回転数 |
： |
2000min-1（参考） |
| 注） |
外観寸法・仕様については参考値です、詳細な仕様については別途ご相談ください。
また、ご要望の流路数、内径により製作いたします。ご相談ください。 |

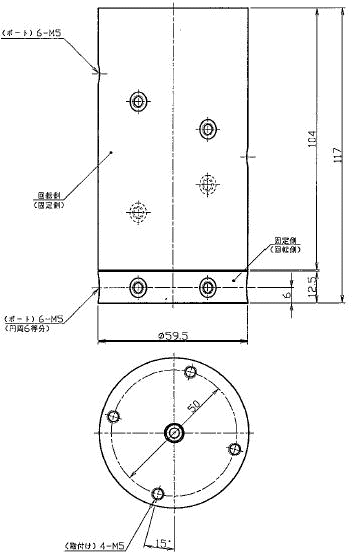

| ＜参考図＞ |
 |
|
|
