| ロータリージョイント RJP シリーズ |
| ・ |
回転部へエアー、電気を送れる回転継手です。 |
| ・ |
エアー部は独自のメタルシール技術により高寿命、トルクレス |
| ・ |
電気部は水銀無接点ロータリコネクタ内蔵により、省配線ユニワイヤシステム伝送ラインが直結できます。 |
| ・ |
これにより回転体上での多点制御が簡単に行えます。 |
|
|
|
|
 |
|
| 【仕様】 |
|
■ロータリージョイント（本体）
| 形式 |
RJP-061L-RC4 |
RJP-061L-RC6 |
| 使用流体 |
空気 |
| 定格圧力 |
1MPa |
| 定格回転数 |
200rpm |
| 流路数 |
1 |
| 配管口径 |
Rc1/4 |
| 使用周囲温度 |
5〜50℃ |
| 取付方向 |
垂直、および水平
(ロータリコネクタに｢天｣｢地｣あり) |
| 配管接続 |
コネクタ |
430 |
630 |
| 回転側 |
0.5mm2 4心ケーブル1m |
*専用圧着端子付属 |
| 静止側 |
*専用圧着端子付属 |
| 質量 |
約3.2kg |
* AWG14-16用
|
|
|
■ロータリコネクタ仕様
| 形式 |
430 |
630 |
| 接続回路数 |
4
(2回路：30A、2回路4A) |
6
(2回路：30A、2回路4A) |
| 最小使用電圧 |
10-1 V |
| 最大使用電圧 |
240 V |
| 最小使用電流 |
10-11 A |
| 最大使用電流 |
LG.30A SM.4A
(240V AC時 R負荷) |
| 使用周波数 |
DC〜100MHz |
| 接触抵抗 |
最大1MΩ |
|
注） 上記の仕様はロータリコネクタ単体の仕様であり、ロータリジョイントとして使用されるときの条件は必ずしも一致しません。
|
|

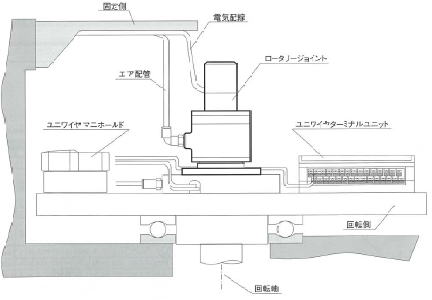

| 【各部の名称（構造）】 |
 |
|
【注意事項】
● 金属水銀を使用しているため、漏洩があっても作業者及びユーザ製品と水銀が接触しないように
密閉あるいは隔離し、漏洩した水銀は回収できる構造にしてください。
● 用済みとなりました製品は専門の処理業者に産業廃棄物として処理してください。
● その他詳細は取扱説明書をご参照ください。 |
|
|
