空気圧機器 VOL.3
総合カタログ P670 |
■空気圧継手・チューブ
ウレタンチューブ 「TEシリーズ」
・破壊圧力が3.0MPa(20℃時)と高く、広範囲で使用可能です。
・柔軟性に優れています。従来と比べ曲げ半径が小さくなりました。
・外観精度に優れ、ワンタッチ継手での使用も安心です。
|
|
| ① |
チューブ径 |
外形mm×内径mm |
| ② |
チューブ長さ |
20:20m 100:100m |
| ③ |
チューブ色 |
無記入:黒 W:白 R:赤 B:青 G:緑 Y:黄
T:透明 LG:ライトグリーン TB:透明ブルー OR:オレンジ |
| ■商品体系 「形式」をクリックすると価格・納期が参照できます。 |
| 形 式 |
TE-4X2.5-※ |
TE-6X4-※ |
TE-8X5-※ |
TE-10X6.5-※ |
TE-12X8-※ |
| チューブ外径 |
φ4 |
φ6 |
φ8 |
φ10 |
φ12 |
| チューブ内径 |
φ2.5 |
φ4 |
φ6 |
φ6.5 |
φ8 |
| 使用圧力範囲 |
下表参照(空気の場合最大 1.0MPa) |
| 破壊圧力 al20℃ |
3.0MPa |
| 最小曲げ半径 |
5mm |
12mm |
15mm |
25mm |
28mm |
| 外径精度 |
±0.1mm |
+0.1~-0.15mm |
| 使用温度範囲 |
-5~+60℃(但し、凍結なきこと) |
| 材質 |
ウレタン |
| 標準販売単位 |
20m・100m |
| 質 量 |
9g/m |
19g/m |
37g/m |
55g/m |
76g/m |

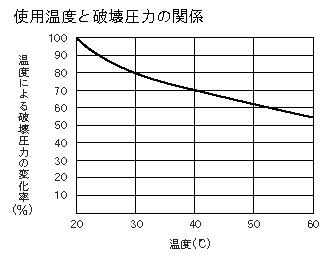

 計算式
使用圧力(MPa)=20℃における破壊圧力 ×変化率
×安全率(使用状況により1/3~1/4)
計算例
使用温度得輪℃の場合
破壊圧力3MPaX温度による変化率63%
×1/3=0.63MPa |
