■あつかん
高度の圧入品質を保証する新機軸圧入管理管理システム

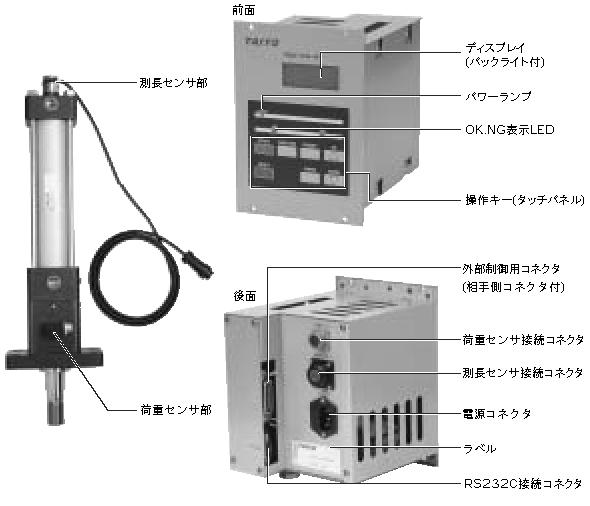

圧入管理システム 「PQCシリーズ」
本システムは、測長センサと荷重センサを一体化した「シリンダ部」と<認識圧入基準判定法>というソフト開発による「コントロール部」によって構成されており、圧入品質をコントロールユニットに簡単にインプットかるだけで、高度の圧入管理が行えるものです。
■仕 様
・精度
項 目
測長部
測荷重部
分解能
2μm
※1N
繰り返し精度
20μm
0.2%
非直線性
-
0.5%/FS
センサ方式
リニアインダクトコーダ方式
ロードセル方式
※内部処理は1Nで行い判定は10Nで行います。
・コントロールユニット ■データ処理ソフト/動作環境
項 目
仕 様
電 源
AC100V ±10% 50/60Hz
電源容量
30VA(W)
周囲温度
0~45℃
周囲湿度
85%以下 結露なきこと
絶縁抵抗
DC1000V 100MΩ
質 量
3kg
表示部
16文字×4桁
バックライト付液晶表示
制御入力
DC12V(16mA/点)内蔵
フォトカプラアイソレーション
制御出力
フォトカプラオープンコレクタ出力
(DC24V時、最大10mA/時)
プラグラム
チャンネル数
最大15チャンネル
最小表示単位
測長 10μm
荷重 10N
OS
Windows95、98、2000、NT、
Me、XP(日本語版)
メモリ
32MB以上
ディスクドライブ
5MB以上の空き容量が必要
注)Windoesは、米国マイクロソフト社の登録商標です。
