クラン゜シリンダ CL1シリーズ

油圧/空気圧機器・システム装置までフルラインナップで
お客様のニーズに応えて展開する唯一の総合メ-カ-

空気圧機器

カタログ

写真をクリックすると複合形空気圧シリンダ一覧が見れます。

空気圧機器 VOL4
総合カタログ P878

■複合形空気圧シリンダ

クランプシリンダ「CL1シリーズ」

・新開発のクッションパッキンを採用し、クッション特性を向上しました。
・クッションニードル、絞り弁ニードルは抜け止めを施行及び操作性を向上。
・スパッタ対策に金属スクレーパを採用。
・磁気近接形スイッチ、耐強磁界スイッチ(交流磁界専用)を標準化。
・フランジ形を標準化。

■準標準
・鉄片近接形スイッチ付(A3/AX3相当品)

スイッチ仕様

■形式記号

①

②

③

④

⑤

⑥

⑦

⑧

CL1

100

(注)スイッチ不要の場合は、スイッチ記号⑤、スイッチ数量⑥は、「00」で手配してください。
CL1 CH50B100-00-Y
■納品形態
・スイッチは組付けずに発送します。
・先端金具は組付けて発送します。
・リミットスイッチ取付用ブラケットは組付けずに発送します。

①	支持形式	CH・CI・FJ・FK・FL・FM 下記の支持形式一覧参照のこと。
②	シリンダ内径	φ50・φ63
③	クッション形式	B:両側クッション付
④	シリンダストローク(mm)	50・75・100・125・150mm
⑤	スイッチ記号	「スイッチ仕様」参照のこと
⑥	スイッチ数量	1:1個付 2:2個付 ~n個
⑦	先端金具	T:1山(クレビス幅19mm) T:2山(クレビス幅16.5・19.5mm)
⑧	付属品	B:リミットスイッチ取付用ブラケット

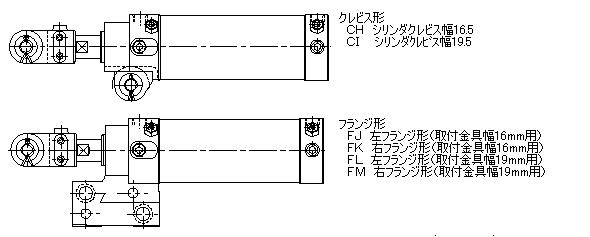

・支持形式一覧

■仕様

種類	複動形片ロッド/スイッチ付 CL1R
シリンダ内径(mm)	φ50・φ63
ストローク	50・75・100・125・150mm
使用流体	空気
給油	不要(給油でも可)
使用圧力範囲	0.05~1MPa
耐圧力	1.5MPa
使用速度範囲	φ50:50~300mm/s φ63:50~200mm/s
使用温度範囲	シリンダ本体:-10~+70℃(但し、凍結なきこと) スイッチ付:AX形 -10~+70℃ ZD形:0~+60℃
クッション機構	両側クッション付
クッションストローク (クッションリングの長さ)	ロッド側:21mm ヘッド側:19mm
ねじ公差	JIS 6g/6H

■部品一覧 「検索」をクリックすると各部品の価格検索ができます。

部品名称	対象機種	選択
準備中		検索
