空気圧機器 VOL4
総合カタログ P360 |
■省スペース形空気圧シリンダ
ロッドレスシリンダ/バンド式 「BL5シリーズ」
・シリンダチューフ゛形状を変更し、本体埋め込みタイプのスイッチの採用に
より、スイッチ出寸法によるデッドスペースを削減。
・取付方法に応じて、片側配管・両側配管の選択が可能。
・シリンダ上面にスクレーパを採用し、粉塵等からシールバンドを守り耐久
性を向上。(φ25以上)
・より高い負荷に対応するために、ローラガイド式を準備。(オーダメイド)
・中間位置・位置決め・非常停止時の安全対策用にブレーキ付を準備。
(オーダメイド)
|
| 種 類 |
内部ガイド式・ガイドブリッジ式 |
ローラガイド式・ブレーキ式 |
| シリンダ内径 mm |
16・20・25・32・40・50・63・80 |
25・32・40・50・63 |
| 使用流体 |
空 気 |
| 給 油 |
不要(給油でも可) |
| 使用圧力範囲 |
0.1~1MPa(φ16は0.15~1MPa) |
| 使用速度範囲 |
0.1~2m/s(φ16は0.15~2m/s) |
| 取付方向 |
自由 |

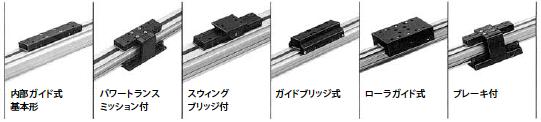

| ■商品体系 "準備中"「機種名」をクリックすると詳細仕様が参照できます。 |
| 種 類 |
機種名 |
機 種 |
内 径 |
選択 |
| 内部ガイド式 |
BL5SG |
基本形 |
φ16~φ80 |
価格・納期 |
| パワートランスミッション付 |
φ16~φ80 |
価格・納期 |
| スウィングブリッジ式 |
φ16~φ80 |
価格・納期 |
| ガイドブリッジ式 |
BL5MG |
基本形 |
φ16~φ80 |
価格・納期 |
| ローラガイド式 |
BL5RG |
基本形(オーダーメイド) |
φ25~φ63 |
問い合わせ |
| ブレーキ式 |
BL5BA(加圧式) |
基本形(オーダーメイド) |
φ25~φ63 |
問い合わせ |
| BL5BP(排気式) |
 |
| ■部品一覧 「検索」をクリックすると各部品の価格検索ができます。 |
|
|
