空気圧機器 VOL.4
総合カタログ P234 |
■省スペース形空気圧シリンダ
薄形シリンダとガイド機構を一体化
ガイド付薄形空気圧シリンダ 「10G-2シリーズ」
・高精度・高剛性・使い易さを追求した薄形ガイド付空気圧シリンダです。
・ガイド一体化により不回転精度を向上しました。
・耐横荷重に対する高剛性を実現しました。
・すべり軸受・リニアブシュ軸受の使い分けにより、高々精度を実現しま
した。(リフトタイプ)。
・リンクバー・テーブルプレートにアタッチメント取付用タップを多数設定。
|
| 種 類 |
ストッパタイプ・リフトタイプ・プッシャタイプ |
| 機 種 |
標準形・スイッチ付 |
| シリンダ内径(mm) |
φ20・φ32・φ40・φ50・φ63・φ80 |
| 使用流体 |
空 気 |
| 給 油 |
不要(給油でも可) |
| 使用圧力範囲 |
0.10~1MPa |
| 耐圧力 |
1.5MPa |
| 使用速度範囲 |
50~500mm/s |

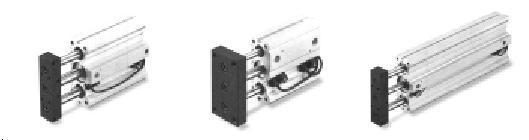

■ストッパタイプ ■リフトタイプ ■プッシャタイプ
| ■商品体系 「機種名」をクリックすると詳細仕様が参照できます。 |
注)価格・納期のデフォルトは内径φ50・ストローク100(但し、プッシャタイプは200)ストロークで価格算出
されますので、算出画面にて必要な内径・ストロークを入力してください。
